TM-HS-BU
ES
85369090
Availability: | |
---|---|
Quantity: | |

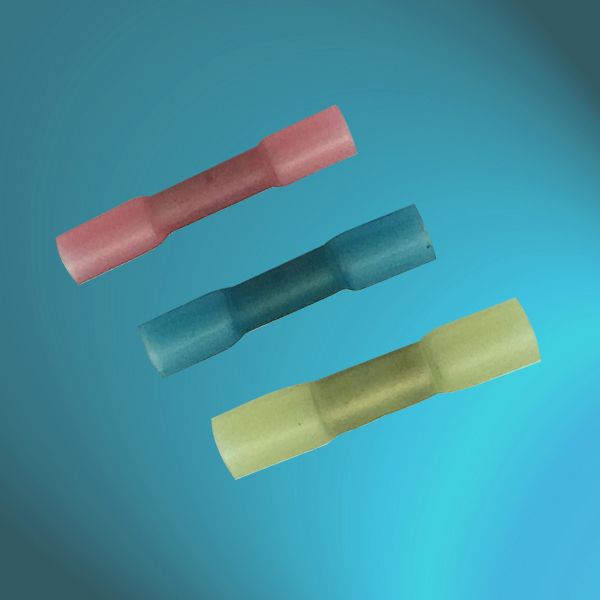

HEAT SHRINK CRIMPING BUTTS - IP68 WATER-TIGHT
SPECIFICATION | |||||||
TERMINAL MATERIAL: | HIGH CONDUCTIVITY COPPER TUBULAR | ||||||
INSULATION MATERIAL: | PE | ||||||
WORKING TEMP.: | -55℃ ~ 125℃ | ||||||
MIN. SHRINK TEMP.: | 80℃ | ||||||
FULLY RECOVERY TEMP.: | 130℃ | ||||||
IP RATING: | IP68 | ||||||
DESCRIPTION: | SHRINK RATIO 3:1 | ||||||
POLYAMIDE HOT-MELT ADHESIVE PROVIDES EXCELLENT WATERPROOF PROPERTY. | |||||||
EXCELLENT TENSILE STRENGTH AND MECHANICAL DAMAGE RESISTANCE. | |||||||
HIGH ELASTICITY KEEPS STEADY PERFORMANCE. | |||||||
USERS CAN SEE THROUGH THE TRANSPARENT INSULATION TUBE TO MAKE SURE THE WIRES IN CORRECT OF TERMINATION. | |||||||
EASE CODE | DIMENSION mm(inch) | WIRE RANGE | |||||
D1 | B | L2 | D2 | A | L1 | mm² | |
TM-HS-BU-1.5 | 3.8 | 1.7 | 15 | 5.8 | 4.7 | 36 | 0.5-1.5 |
TM-HS-BU-2.5 | 4.8 | 2.4 | 15 | 6.9 | 4.7 | 36 | 1.5-2.5 |
TM-HS-BU-6.0 | 5.7 | 3.6 | 15 | 8 | 6.7 | 42 | 4.0-6.0 |
TM-HS-BU-2.5L | 4 | 2.4 | 30 | 5.7 | 4.7 | 55 | 1.5-2.5 |
