CN-GS-EX
ES
85369090
Availability: | |
---|---|
Quantity: | |

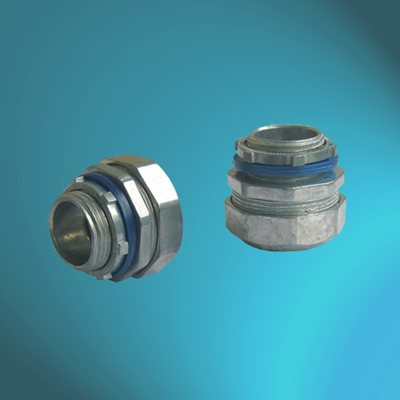

External Thread Zinc Alloy Connectors
SPECIFICATIONS | |||||
MATERIAL: | ZINC ALLOY | ||||
COATING: | ZINC | ||||
COMPONENTS: | LOCK NUT, WASHER, | ||||
ADAPTOR, FERRULE, | |||||
SEALING RING, CAP NUT. | |||||
FEATURE: | ZINC ALLOY EXTERNAL TYPE CONNECTORS ARE FOR LINKING FLEXIBLE CONDUITS TO A BOX OR ENCLOSURE. | ||||
FITTING: | FOR FC-GS-FL TYPE CONDUITS | ||||
EASE CODE | EXTERNAL THREAD | CONDUIT SIZE | D | L | T |
inch | mm | mm | mm | ||
CN-GS-EX-1/4 | M16 | 1/4 | 26 | 30 | 8 |
CN-GS-EX-3/8 | M16,M20 | 3/8 | 30 | 35 | 10 |
CN-GS-EX-1/2 | M25,M30 | 1/2 | 33 | 39 | 12 |
CN-GS-EX-3/4 | M30,M32 | 3/4 | 40 | 40 | 13 |
CN-GS-EX-1 | M32,M36 | 1 | 48 | 48 | 14 |
CN-GS-EX-1-1/4 | M40,M50 | 1-1/4 | 58 | 48 | 17 |
CN-GS-EX-1-1/2 | M50,M63 | 1-1/2 | 63 | 53 | 19 |
CN-GS-EX-2 | M63,M75 | 2 | 78 | 55 | 23 |
CN-GS-EX-2-1/2 | M75,M85 | 2-1/2 | 93 | 66 | 25 |
CN-GS-EX-3 | M85 | 3 | 113 | 70 | 25 |
CN-GS-EX-4 | M85 | 4 | 148 | 77 | 30 |
External Thread Zinc Alloy Connectors
SPECIFICATIONS | |||||
MATERIAL: | ZINC ALLOY | ||||
COATING: | ZINC | ||||
COMPONENTS: | LOCK NUT, WASHER, | ||||
ADAPTOR, FERRULE, | |||||
SEALING RING, CAP NUT. | |||||
FEATURE: | ZINC ALLOY EXTERNAL TYPE CONNECTORS ARE FOR LINKING FLEXIBLE CONDUITS TO A BOX OR ENCLOSURE. | ||||
FITTING: | FOR FC-GS-FL TYPE CONDUITS | ||||
EASE CODE | EXTERNAL THREAD | CONDUIT SIZE | D | L | T |
inch | mm | mm | mm | ||
CN-GS-EX-1/4 | M16 | 1/4 | 26 | 30 | 8 |
CN-GS-EX-3/8 | M16,M20 | 3/8 | 30 | 35 | 10 |
CN-GS-EX-1/2 | M25,M30 | 1/2 | 33 | 39 | 12 |
CN-GS-EX-3/4 | M30,M32 | 3/4 | 40 | 40 | 13 |
CN-GS-EX-1 | M32,M36 | 1 | 48 | 48 | 14 |
CN-GS-EX-1-1/4 | M40,M50 | 1-1/4 | 58 | 48 | 17 |
CN-GS-EX-1-1/2 | M50,M63 | 1-1/2 | 63 | 53 | 19 |
CN-GS-EX-2 | M63,M75 | 2 | 78 | 55 | 23 |
CN-GS-EX-2-1/2 | M75,M85 | 2-1/2 | 93 | 66 | 25 |
CN-GS-EX-3 | M85 | 3 | 113 | 70 | 25 |
CN-GS-EX-4 | M85 | 4 | 148 | 77 | 30 |
