CN-ZA-PV-EX
ES
85369090
Availability: | |
---|---|
Quantity: | |

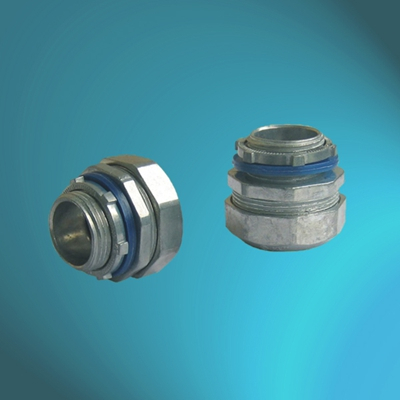

External Thread ZincAlloy Connectors
SPECIFICATIONS | |||||
MATERIAL: | ZINC ALLOY | ||||
COATING: | ZINC | ||||
COMPONENTS: | LOCK NUT, WASHER, | ||||
ADAPTOR, FERRULE, SEALING RING, | |||||
CAP NUT. | |||||
FITTING: | FOR ALL FC-PV TYPE CONDUITS | ||||
EASE CODE | THREAD | CONDUIT SIZE | D | L | T |
inch | mm | mm | mm | ||
CN-ZA-PV-EX-3/8 | NPT3/8 | 3/8 | 35 | 33 | 12 |
CN-ZA-PV-EX-1/2 | NPT1/2 | 1/2 | 35 | 33 | 12 |
CN-ZA-PV-EX-3/4 | NPT3/4 | 3/4 | 41 | 34 | 12 |
CN-ZA-PV-EX-1 | NPT1 | 1 | 48 | 43 | 14 |
CN-ZA-PV-EX-1-1/4 | NPT1-1/4 | 1-1/4 | 60 | 46 | 16 |
CN-ZA-PV-EX-1-1/2 | NPT1-1/2 | 1-1/2 | 67 | 46 | 17 |
CN-ZA-PV-EX-2 | NPT2 | 2 | 80 | 47 | 17 |
CN-ZA-PV-EX-2-1/2 | NPT2-1/2 | 2-1/2 | 106 | 72 | 24 |
CN-ZA-PV-EX-3 | NPT3 | 3 | 120 | 75 | 25 |
CN-ZA-PV-EX-4 | NPT4 | 4 | 140 | 78 | 29 |
